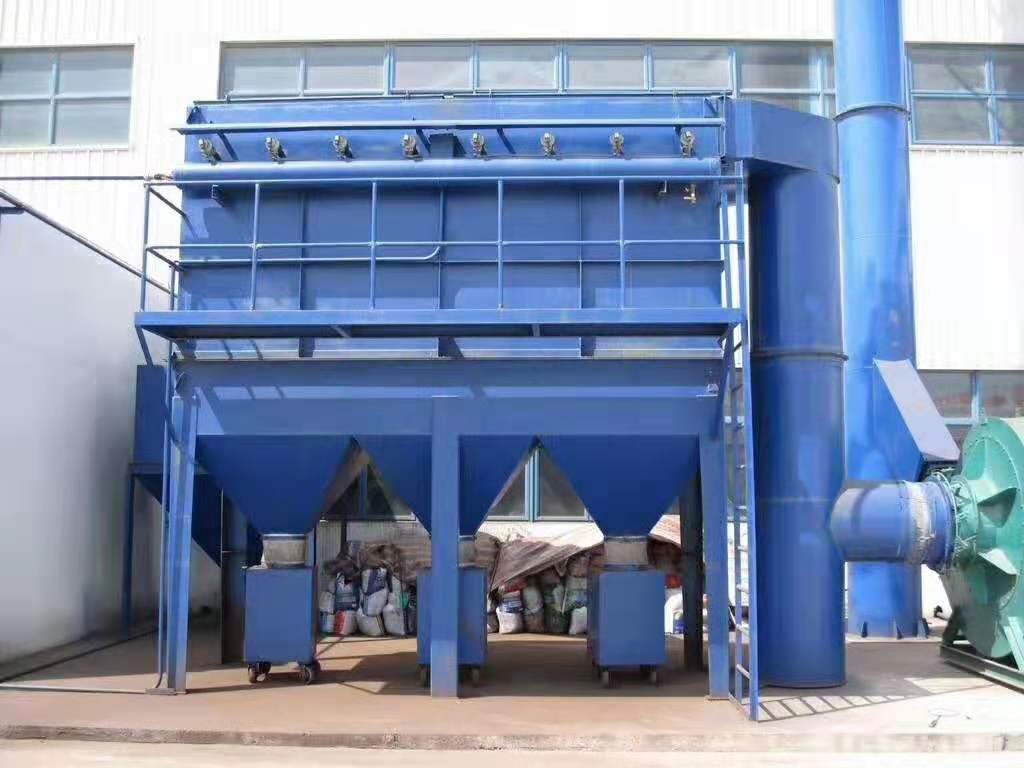

反吹式脉冲布袋除尘器（功能：捕集细小、干燥、非纤维性粉尘）的结构原理介绍：反吹式脉冲布袋除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。　　

     工作原理如下：含尘气体由进风烟道各进风阀阀进入各单元箱体，在箱体内导流系统的引导下，大颗粒粉尘（是指悬浮在空气中的固体微粒）经沉降分离后直接落入灰斗，剩下细微的粉尘随气流进入中箱体过滤区，透过滤袋过滤后的洁净气体，经上箱体、提升阀、出风烟道排出除尘器，然后经过风机和烟囱直接排放到大气中。随着过滤工况的进行，当滤袋表面积尘（累积的尘土）达到一定量时，由清灰控制装置（差压或定时、手动控制）按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由仓泵进入气力输灰系统。
