脉冲布袋除尘器气流分布装置说明
.jpg)

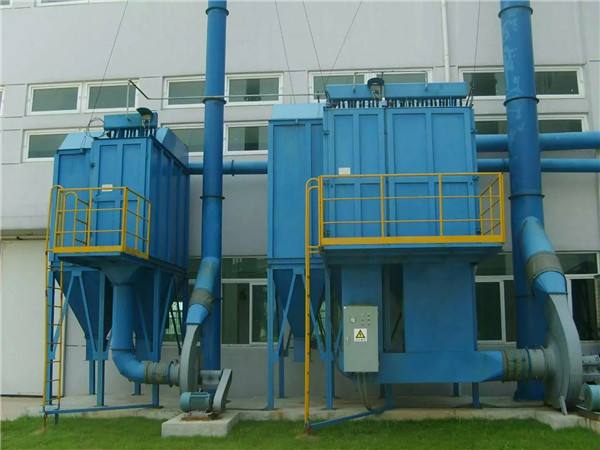

脉冲布袋除尘器(优点:性能稳定、操作方便、滤袋寿命长)是在布袋除尘器的基础上，改进的新型高效脉冲布袋除尘器。脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气（atmosphere）。
清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀（受电磁或气动等先导阀的控制）用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使除尘布袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制（Full automatic control）。
布袋除尘器的气流分布装置：
1、理想的均匀流动按照层流条件考虑，要求流动断面缓变及流速很低来达到层流流动，主要控制手段是在布袋除尘器内依靠导向板和分布板的恰当配置，使气流能获得较均匀分布但在大断面的布袋除尘器中 依靠理论设计配置的导流板是十分困难的，因此常借助一些模型试验，在试验中调整导流板的位置和形式，并从其中选择的条件作为设计的依据。
2、在考虑气流均布合理的同时，要把袋室内除尘滤袋布置与气流流动状况统一考虑，满足既降低设备阻力又保证除尘效果的作用。
3、布袋除尘器的进出管道设计应从整个工程系统来考虑，尽量保证进入除尘器的气流分布均匀，多台除尘器并联使用时，应尽量使进出管道在除尘系统中心位置。
4、为了使袋式除尘器的气流分布达到理想的程度，有时在除尘器设入运行前，现场还要对气流分布板做进一步的测定和调整。
